原理

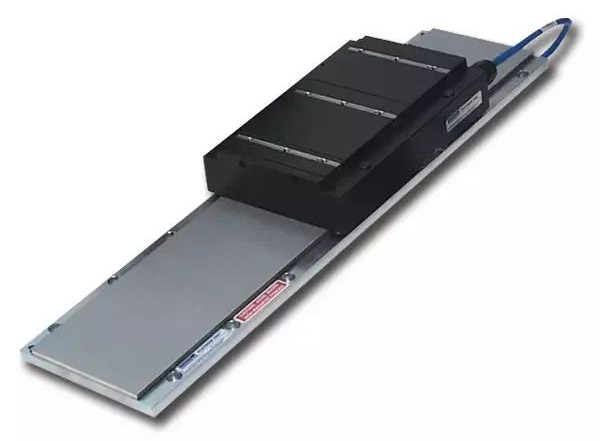

直線電機是一種將電能直接轉換成直線運動機械能，而不需要任何中間轉換機構的傳動裝置。它可以看成是一臺旋轉電機按徑向剖開，并展成平面而成。

應用

直線電機主要應用于三個方面：

一是應用于自動控制系統，這類應用場合比較多;

其次是作為長期連續運行的驅動電機;

三是應用在需要短時間、短距離內提供巨大的直線運動能的裝置中。

分類

按結構形式分類：

根據不同的使用場合，直線電機的結構形式和分為：

平板式

U 形

圓筒式

按應用場合對性能參數的要求不同分類：

①高推力(高推力、大位移)直線電機：其典型應用行業有高速、高精數控機床、高速加工中心和并聯(桿機構)機床等;其他高速、高精且需要高推力、大位移的場合，如飛行模擬器、彈射器，加速滑軌等。

②高響應(高頻響、小位移)直線電機：其典型應用行業有往返頻率高、位移小、推力不高的各類精密機床。

特點

直線電機的特點：

1.結構簡單，以最少的零部件數量實現直線驅動，因此維護相對簡單;

2.行程理論上不受限制，而且性能不會因為行程的改變而受到影響;

3.可以提供很寬的速度范圍，從每秒幾微米到數米，;加速度很大，最大可達10g，這是相比其他絲杠、同步帶和齒輪齒條驅動的一個顯著優勢;

4.運動平穩，除了起支撐作用的直線導軌或氣浮軸承外，沒有其它機械連接或轉換裝置;

5.精度和重復精度高，消除了影響精度的中間環節，系統的精度取決于位置檢測元件，有合適的反饋裝置可達亞微米級;
